4.2.4
Types Of Crosstalk
(Tipos De
Interferencia)

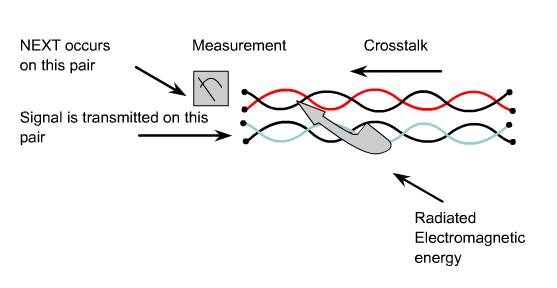

La interferencia del Cercano-extremo (NEXT)
se computa como el cociente de la amplitud del voltaje entre la señal de la
prueba y la señal de la interferencia cuando está medida del mismo final del
acoplamiento. Esta diferencia se expresa en un valor negativo de los decibelios
(Db). Los números negativos bajos indican más ruido, apenas mientras que las
temperaturas negativas bajas indican más calor. Por la tradición, los
probadores del cable no demuestran el signo de menos que indica los valores negativos
NEXT. Una lectura NEXT del DB 30 (que indica realmente DB -30) , NEXT indica
menos ruido y un cable mejor que una
lectura NEXT de Db 10.
Las necesidades NEXT de ser medido de cada par se aparean el uno al otro en un
acoplamiento de UTP, y de ambos finales del acoplamiento. Para acortar tiempos
de la prueba, algunos instrumentos de la prueba del cable permiten que el
usuario pruebe el funcionamiento SIGUIENTE de un acoplamiento usando tamaños de
paso más grandes de la frecuencia que especificados por el estándar de TIA/EIA.
Las medidas que resultan pueden no conformarse con TIA/EIA-568-B, y pueden
pasar por alto averías del acoplamiento. Para verificar funcionamiento
apropiado del acoplamiento, debe ser medido DESPUÉS de ambos finales del
acoplamiento con un instrumento de alta calidad de la prueba. Esto es también
un requisito para la conformidad completa con especificaciones de alta
velocidad del cable.

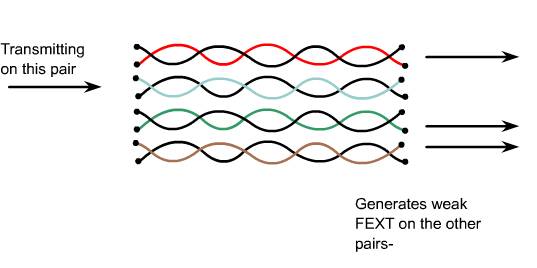

Debido a la
atenuación, interferencia el ocurrir más lejos (FAR) del transmisor crea menos
ruido en un cable que NEXT. Esto se llama interferencia far-end, o FEXT. El
ruido causado por FEXT todavía viaja de nuevo a la fuente, pero se atenúa
mientras que vuelve. Así, FEXT no es tan significativo un problema como NEXT.
Accione las
medidas NEXT de la suma (PSNEXT) que el efecto acumulativo de DESPUÉS de todo
el alambre se aparea en el cable. PSNEXT se computa para cada par del alambre basado
en los efectos NEXT de los otros tres pares. El efecto combinado de la
interferencia de fuentes simultáneas múltiples de la transmisión puede ser muy
perjudicial a la señal. La certificación de TIA/EIA-568-B ahora requiere esta
prueba de PSNEXT.
